水冷式工業冷水機組壓縮機采用國際知名品牌日本大金、日本三洋、美國谷輪，丹佛斯-美優樂，等全封閉渦旋式壓縮機，配套優質高效能銅管制作的冷凝器、蒸發器及世界知名品牌元件，使機組具有體積小、噪音低、能量大、壽命長、操作簡便等優點，其優美精巧的外形設計和可靠穩定的高效能品質在同類產品中出類拔萃！
水冷式工業冷水機組壓縮機:采用國際知名品牌日本大金、日本三洋、美國谷輪，丹佛斯-美優樂，等全封閉渦旋式壓縮機，配套優質高效能銅管制作的冷凝器、蒸發器及世界知名品牌元件，使機組具有體積小、噪音低、能量大、壽命長、操作簡便等優點，其優美精巧的外形設計和可靠穩定的高效能品質在同類產品中出類拔萃！
水冷式冷水機組蒸發器:蒸發器銅管采用內外螺紋式增強管。銅管表面有螺紋，銅管外表面光滑、冷卻效果好，蒸發器筒身以25mm厚PE保溫板保溫，不結露，冷量損失少。
水冷式冷水機組冷凝器:冷凝器采用從國外原裝進口的紫銅管，加工成梯形低肋管，增強傳熱能力，銅管表面光滑，使水壓降低，易清洗保養。
水冷式冷水機組保護裝置:保護系統裝置有：壓縮機延時啟動保護器、過載保護器、高低壓保護器、溫度控制開關、防凍開關、熔斷塞、電子時間保護安全閥、壓縮機過熱保護器、壓縮機頻繁啟動保護器及異常指示燈，確保機組的正常運行。
水冷式冷水機組智能電腦控制系統:公司開發出高智能PLC、PC級電腦控制系統，可做遠程監視與控制，具有自動加卸載、定時開關機以及記錄故障原因等多重功能；操作簡單，主機與電源接駁。故障率低，安全系數高，安裝簡單，系統控制可即時調整，直觀可靠。
水冷式冷水機組國外進口冷凍配件:冷凍配件全部選用全球頂尖名牌SPORLAN(美國斯波蘭),ALCO(美國艾柯),DANFOSS(丹麥丹佛斯)等,性能卓越,安全環保。
水冷式冷水機組機組結構特點：水冷式箱型設計，水箱內置于機組內，底部裝有活動腳輪，外形美觀，可隨意改換安裝的位置及設備，可安放于生產車間內，并具備多段能量調節適用于配套中小型生產設備（此機型需要安裝配備相應的冷卻水塔、冷卻泵）。此系列機型可定做超低溫型（可低至零下120度），耐酸堿，防腐蝕型，三相220V，三相660V/60HZ，等特殊非標型機組。
水冷式冷水機組應用行業：此系列機組廣泛應用于化工、食品，電鍍、注塑、制藥、醫院，學校、中央空調主機，電子，印刷等行業。
頭冷水機組.jpg "水冷式冷水機組")

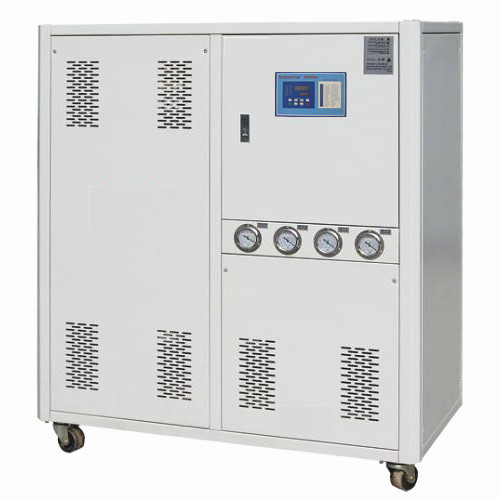

水冷式冷水機組

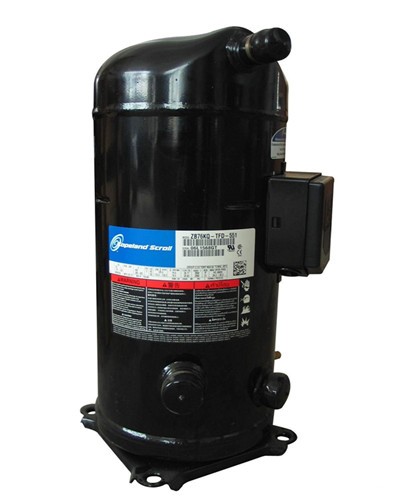

精選配件-谷輪渦漩壓縮機

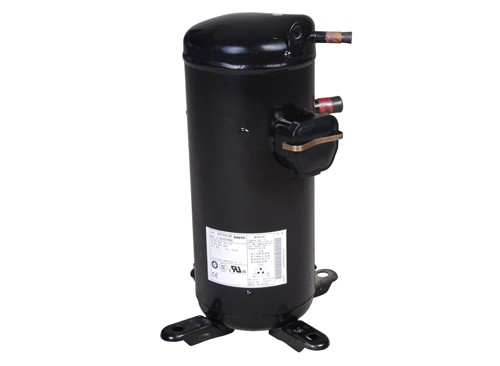

精選配件-日本三洋渦漩壓縮機

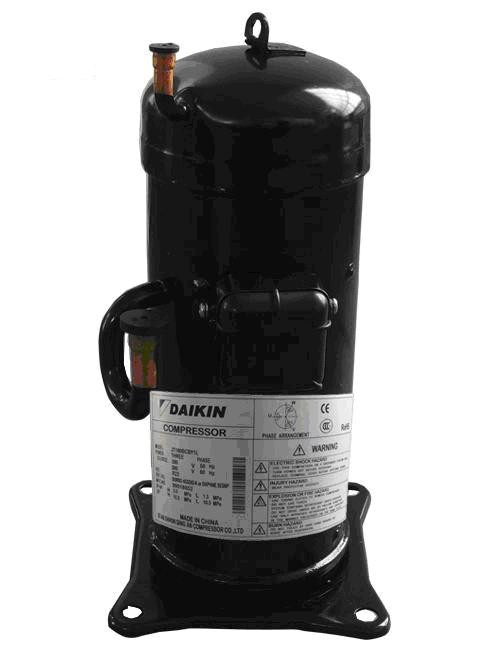

精選配件-大金渦漩壓縮機
|
箱型水冷式冷水機技術參數（一） |
|||||||||||||||||
|
項目 |
型號 |
HXD-03W |
HXD-04W |
HXD-05W |
HXD-06W |
HXD-08W |
HXD-10W |
HXD-12W |
HXD-15W |
||||||||
|
制冷量 |
Kw/50Hz |
9.59 |
12.43 |
15.91 |
19.18 |
24.85 |
31.83 |
38.37 |
50.14 |
||||||||
|
Kcal/h/50Hz |
8251 |
10682 |
13690 |
16503 |
21375 |
27370 |
32994 |
43120 |
|||||||||
|
總輸入功率 |
kW |
2.8 |
3.55 |
4.3 |
5.2 |
6.8 |
8.4 |
10.1 |
13.1 |
||||||||
|
最大運行電流 |
A |
6.7 |
8.4 |
10.5 |
12.6 |
16.5 |
20.4 |
24.6 |
31.8 |
||||||||
|
電源 |
3N-380V50Hz |
||||||||||||||||
|
制冷劑 |
名稱 |
R22 |
|||||||||||||||
|
充注量 |
Kg |
1.7 |
2.2 |
2.8 |
3.4 |
2.2x2 |
2.8x2 |
3.4x2 |
4.2x2 |
||||||||
|
控制方法 |
毛細管 |
外平衡式熱力膨脹閥 |
|||||||||||||||
|
壓縮機 |
類型 |
全封閉渦旋式或活塞式 |
|||||||||||||||
|
功率 |
Kw |
2.25 |
3 |
3.75 |
4.5 |
3x2 |
3.75x2 |
4.5x2 |
5.5x2 |
||||||||
|
冷卻水 |
水量 |
m3/h |
2.06 |
2.67 |
3.42 |
4.13 |
5.34 |
6.85 |
8.24 |
10.78 |
|||||||
|
水阻力P.D. |
Kpa |
28 |
27 |
34 |
30 |
38 |
34 |
41 |
28 |
||||||||
|
進出水管徑 |
G3/4" |
G3/4" |
G1-1/2" |
G1-1/2" |
G1-1/2" |
G1-1/2" |
G2" |
G2" |
|||||||||
|
冷凍水 |
水量 |
m3/h |
1.65 |
2.14 |
2.74 |
3.3 |
4.27 |
5.47 |
6.59 |
8.62 |
|||||||
|
水箱 |
m3 |
0.038 |
0.065 |
0.065 |
0.11 |
0.11 |
0.188 |
0.188 |
0.285 |
||||||||
|
進出水管徑 |
G1/4"x4 |
G1/4"x4 |
G1/4"x4 |
G1" |
G2-1/2" |
G2" |
G2" |
G2" |
|||||||||
|
水泵 |
功率 |
Kw |
0.55 |
0.55 |
0.75 |
0.75 |
0.75 |
1.5 |
1.5 |
1.5 |
|||||||
|
壓力 |
KPa |
242 |
242 |
290 |
290 |
290 |
205 |
205 |
205 |
||||||||
|
外形尺寸 |
長 |
mm |
830 |
830 |
1080 |
1080 |
1300 |
1300 |
1600 |
1675 |
|||||||
|
寬 |
mm |
460 |
460 |
580 |
580 |
610 |
610 |
750 |
750 |
||||||||
|
高 |
mm |
1020 |
1020 |
1230 |
1230 |
1445 |
1445 |
1445 |
1608 |
||||||||
|
重量 |
Kg |
120 |
140 |
150 |
200 |
210 |
290 |
310 |
400 |
||||||||
|
箱型水冷式冷水機技術參數（二） |
||||||||||||
|
項目 |
型號 |
HXD-20W |
HXD-25W |
HXD-30W |
HXD-35W |
HXD-40W |
HXD-45W |
HXD-50W |
HXD-60W |
|||
|
制冷量 |
Kw/50Hz |
67.14 |
81.53 |
99.91 |
117.28 |
129.06 |
148.68 |
153.91 |
198.12 |
|||
|
Kcal/h/50Hz |
57748 |
70120 |
85303 |
100869 |
110984 |
127868 |
132359 |
170383 |
||||
|
總輸入功率 |
kW |
17.3 |
21.3 |
25.6 |
29.4 |
33.1 |
38.6 |
42.5 |
59 |
|||
|
最大運行電流 |
A |
42.1 |
48.5 |
58.3 |
65.4 |
75.4 |
80.6 |
88.4 |
101.92 |
|||
|
電源 |
Volt |
3N-380V50Hz |
||||||||||
|
制冷劑 |
名稱 |
R22 |
||||||||||
|
充注量 |
Kg |
5x2 |
6.3x2 |
7.5x2 |
9.2x2 |
10x2 |
11.3x2 |
12.5x2 |
15.6x2 |
|||
|
控制方法 |
外平衡式熱力膨脹閥 |
|||||||||||
|
壓縮機 |
類型 |
全封閉渦旋式或活塞式 |
||||||||||
|
功率 |
Kw |
7.5x2 |
9.4x2 |
11.3x2 |
13x2 |
15x2 |
16.9x2 |
18.8x2 |
22.5x2 |
|||
|
冷卻水 |
水量 |
m3/h |
14.44 |
17.54 |
21.32 |
25.22 |
27.74 |
31.98 |
33.09 |
41.6 |
||
|
水阻力P.D. |
Kpa |
38 |
30 |
36 |
37 |
35 |
40 |
42 |
45 |
|||
|
進出水管徑 |
G2-1/2" |
G2-1/2" |
G2-1/2" |
G3" |
G3" |
G3" |
G3" |
G3" |
||||
|
冷凍水 |
水量 |
m3/h |
11.55 |
14.03 |
17.06 |
20.18 |
22.19 |
25.58 |
26.48 |
33.28 |
||
|
水箱 |
m3 |
0.285 |
0.405 |
0.405 |
0.405 |
0.61 |
0.61 |
0.61 |
0.61 |
|||
|
進出水管徑 |
G2-1/2" |
G2-1/2" |
G2-1/2" |
G3" |
G3" |
G3" |
G3" |
G3" |
||||
|
水泵
|
功率 |
Kw |
2.2 |
2.2 |
4 |
4 |
4 |
4 |
4 |
4 |
||
|
揚程 |
KPa |
220 |
220 |
250 |
250 |
250 |
250 |
250 |
250 |
|||
|
外形尺寸 |
長 |
mm |
1880 |
1980 |
2130 |
2100 |
2200 |
2200 |
2200 |
2400 |
||
|
寬 |
mm |
914 |
914 |
940 |
1020 |
1000 |
1070 |
1070 |
1150 |
|||
|
高 |
mm |
1780 |
1950 |
1950 |
2000 |
2000 |
2000 |
2100 |
2200 |
|||
|
重量 |
Kg |
440 |
620 |
690 |
760 |
850 |
950 |
1000 |
1100 |
|||
|
注：以上規格是按冷水出口7度，回水12℃，冷卻水入口32度，冷卻水出口35度標準機型設計；如需低溫型、耐酸型機組，高壓泵浦、特殊電源電壓及頻率環境中使用、訂貨前請說明；產品不斷改良及創新，規格如有更改，恕不另行通知； |
||||||||||||

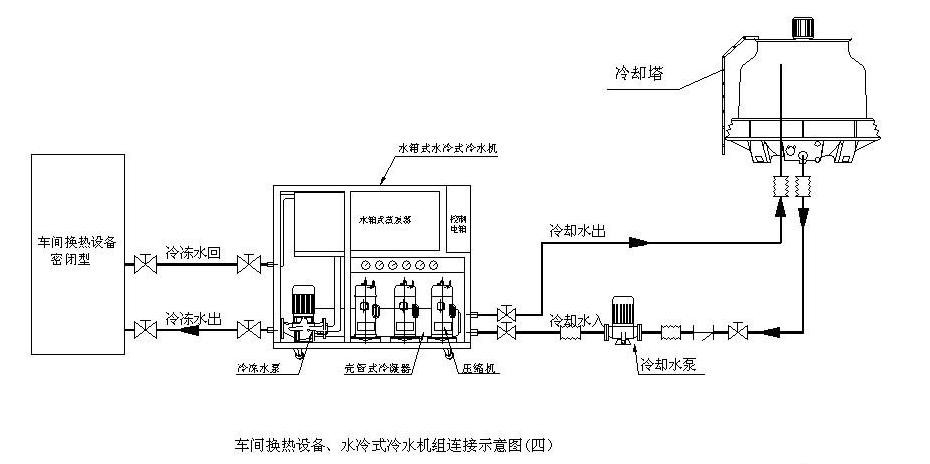

水冷式冷水機組工程安裝示意圖

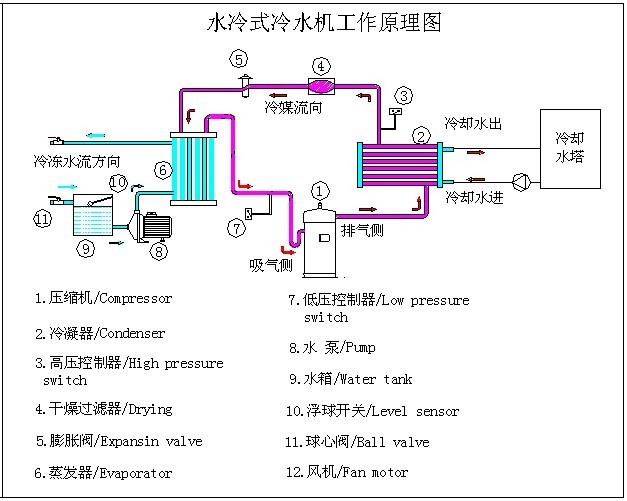

水冷式冷水機組工作原理圖
